工程机械
采矿设备
电控部件防水、耐腐蚀、耐老化、防结垢、易维护

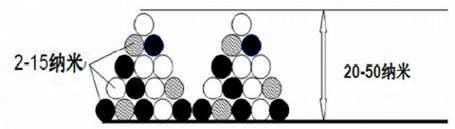

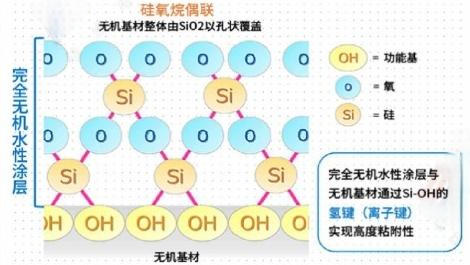

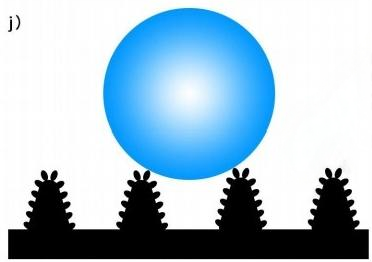

工艺：喷涂通过涂层在基材表面构建特定的纳米级凹凸结构，成膜后自行排列出足够大的粗糙度：超疏水路线使接触角大于 100°，水珠滚落带走灰尘；超亲水路线使接触角小于 20°，水膜铺展冲走污物。以无机低聚物为前驱体制备常温固化无机粘结剂，具有高耐磨、高耐候、高硬度与高附着性。
清洁基材表面
喷涂或浸泡
常温固化
50nm 以下凹凸结构使自清洁效果不随时间衰减；干摩擦 30000 次、湿摩擦 15000 次后不影响增透性。
无机粘结剂体系，铅笔硬度 5H，附着力 5B。
亲水路线同时提高透光率，反射率实测 0.6%，适用于光学与玻璃表面。
表面不易吸附外界异物，卫浴与医疗器械应用中兼具抗菌、抑菌效果。
耐水、双 85、紫外各 1000h；盐雾 96h；耐酸碱各 96h；耐消毒水 120h。
| 硬度 | 4H–5H，实测 5H | JIS Z2244-2009 |
|---|---|---|
| 自清洁特性 | 灰尘不沾，易冲洗 | ISO 27448 |
| 表面阻抗值 | 10⁶–10⁹ Ω，实测 10⁷ Ω | JIS C2139-3-2:2018 |
| 反射率 | <0.6%–1.0%，实测 0.6% | JIS R3106:2019 |
| 附着力等级 | 5B | ISO 4624:1978 |
| 柔韧性 | 1mm | JIS K7171:2008 |
| 干摩擦（1kg 砝码 + 毛巾） | >25000 次不影响增透性，实测 30000 次 | ASTM D2794-2019 |
| 湿摩擦（1kg 砝码 + 毛巾 + 酒精） | >10000 次不影响增透性，实测 15000 次 | ASTM D2794-2019 |
| 干膜厚度 | 推荐 100–120nm，实测 120nm | JIS K5600-1-7:2017 |
| 盐雾 | 96h | JIS Z2371:2015E |
| 耐酸测试 | pH 2.0，96h | JIS Z2371:2015E |
| 耐碱测试 | pH 12.0，96h | JIS Z2371:2015E |
| 耐液体介质（消毒水） | 120h | JIS Z2371:2015E |
| 耐水性 | 1000h | JIS Z2371:2015E |
| 双 85 测试 | 1000h | JIS Z2371:2015E |
| 紫外 UV 测试 | 1000h | JIS K 5600-7-7 |
采矿设备
电控部件防水、耐腐蚀、耐老化、防结垢、易维护
工艺：喷涂
马桶、淋浴器、卫浴五金及塑胶制品
产品表面防脏污、防粘连、防结垢、耐腐蚀、抗菌抑菌
工艺：喷涂
手术器具、各类导管
产品表面抗菌、抑菌、润滑
工艺：浸泡
