同一套含氟聚合物与纳米二氧化硅材料体系，分别解决电子基板的防水防潮、工程表面的自清洁、运动部件的摩擦与异响。
按要保护的对象与要解决的问题定位；三者材料体系相通，施工方式与考核指标不同。
| 产品线 | 保护对象 | 解决的问题 | 关键指标 | 施工方式 | 典型应用 |
|---|---|---|---|---|---|
| PCBA 防水纳米涂层 | 电路板、连接器、传感器、芯片 | 防水、防潮、防盐雾与化学腐蚀 | 水接触角 120–150°；厚度 0.1–10μm；72h 盐雾 | 浸涂 3 秒 / 喷涂，常温 30 秒表干 | 消费电子、智能穿戴、新能源汽车电控 |
| 纳米自清洁涂层 | 金属、塑胶、玻璃等成品表面 | 防脏污、防结垢、易清洁、抑菌 | 铅笔硬度 5H；接触角 >100° 或 <20° | 喷涂，常温固化 | 工程机械电控件、卫浴、医疗器械 |

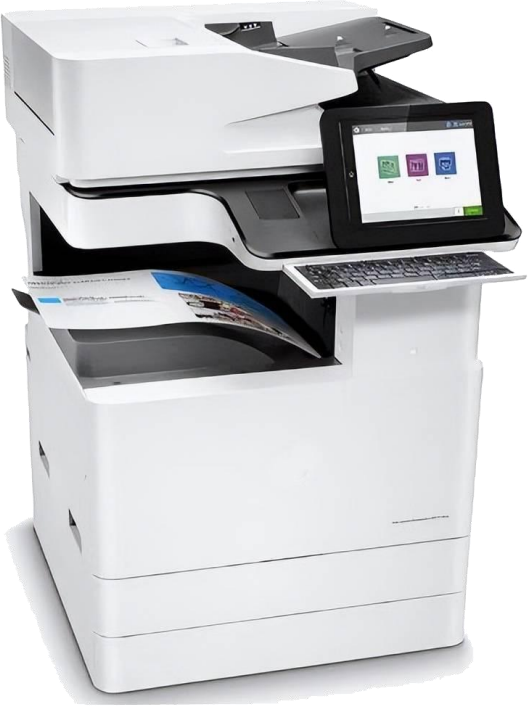

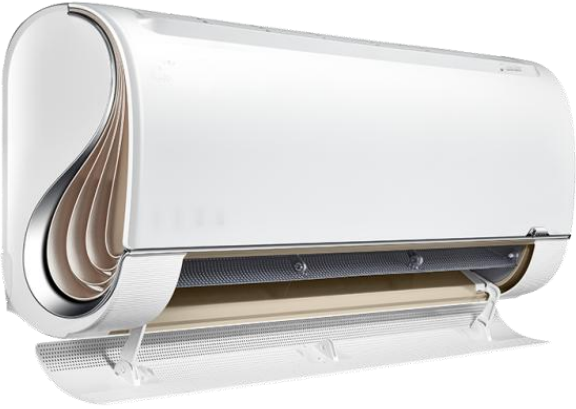

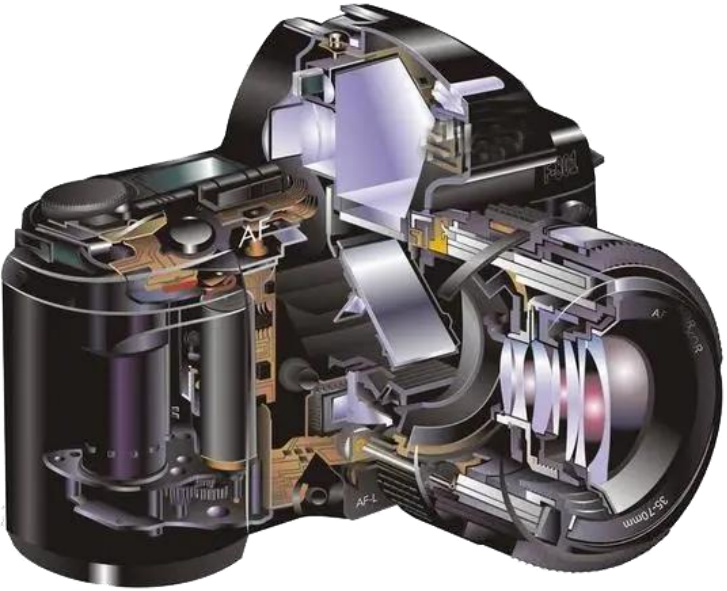

| 纳米降噪减摩涂层 | 塑料 / 金属 / 皮革运动部件 | 摩擦异响、磨损、不便补脂 | 45 万次摩擦不失效；噪音 ≤40dB；-65～200℃ | 喷涂或浸涂，30–90 秒成膜 | 办公设备、相机、家电、汽车内饰 |
以 PCBA 防水纳米涂层为例。无需屏蔽接插件与开关，常温即可表干，返修可直接重涂。
清洗剂清洗，或等离子除尘。
浸泡即成膜；亦可喷涂、刷涂、旋涂。
实干常温 12h 或 65℃ 0.5h；也可烘烤固化。
成膜厚度 0.1–10μm：<1μm 防潮，1–10μm 防水；连接器厚度在 4μm 以内不影响导通。用量：1000g 约可处理 7.8m²（含正反两面）。
接触角是衡量表面疏水程度的核心指标。同样一滴水，落在未处理表面与涂覆表面上的形态差异，就是防水能力的差异。
接触角也用于评价涂层耐久性：样品在酸、碱、盐水中浸泡后再测角度，数值基本不变即说明涂层未被侵蚀。详见 水接触角 词条。
对数刻度。全氟丙烯酸聚合物涂层比传统三防漆薄一到两个数量级，这直接决定了用量、固化时间与是否需要遮蔽。
按产品线归类的应用方向，点击进入对应产品页的应用说明与工艺。

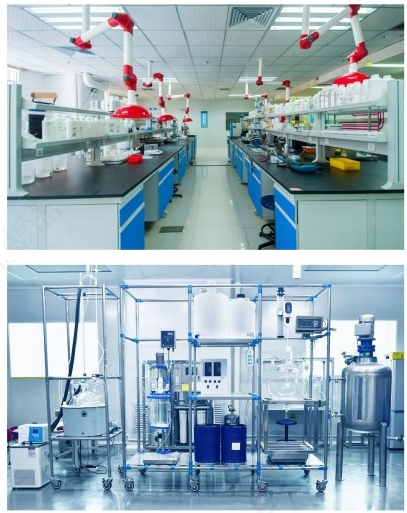

愛知日博株式会社（AICHI NPK CO., LTD），4500㎡ 智能化生产基地，21 项润滑领域专利。
